1、數字萬用表的特點
數字萬用表是利用模/數轉換原理,將被測量轉化為數字量,并將測量結果以數字形式顯示出來的一種測量儀表。數字萬用表與指針式萬用表相比,具有精度高、速度快、輸入阻抗大、數字顯示、讀數準確、抗干擾能力強、測量自動化程度高等優點,因而被廣泛應用。

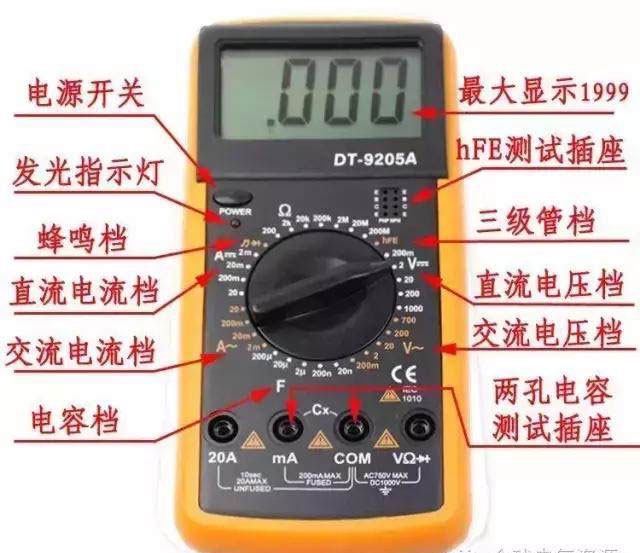

數字方用表采用液晶顯示器作為讀數裝置,它的型號品種較多,測量非常簡便。數字萬用表的內部通常采用專用集成電路芯片,具有功耗小、量程可自動切換的優點。常見數字萬用表的外形如圖,
2.數字萬用表的使用
(1)交、直流電壓的測最
將電源開關置于ON位置,有些有電源開關。根據需要將量程開關撥至DCV (直流)或ACV (交流)范圍內的合適量程,紅表筆筆插入“VD”孔,黑表筆插入“COM”孔,然后將兩支表筆連接到被測點上,液晶顯示器上便直接顯示被測點的電壓。在測量儀器儀表的交流電壓時,應當用黑表筆去接觸被測電壓的低電位端(信號發生器的公共地端或機殼),從而減小測量誤差。
(2)交、直流電流的測量
將量程開關撥至DCA或ACA范圍內的合適量程,紅表筆插入孔(<200mA)或“10A”孔(>200mA),黑表筆插入“COM”通過兩支表筆將萬用表串聯在被測電路中。在測量直流電流時,數字萬用表能自動轉換或顯示極性。
數字萬用表使用完畢,應將紅表筆從電流插孔中拔出,插入電壓插孔。
(3)電阻的測量
將量程開關撥至Ω(OHM)范圍內的合適量程,紅表筆(正極)插入“V/Ω”孔,黑表筆(負板)插入“COM”孔。如果被測電阻超出所選量程的******值,萬用表將顯示過量程“1”,這時應選擇更高的量程。對大于1MΩ的電阻,要等待幾秒,穩定后再讀數、當檢查內部線路阻抗時,要保證被測線路電源切斷,所有電容放電。
應注意,儀表在電阻擋及檢測二極管、檢查線路通斷時,紅表筆插入“V/Ω”孔,為高電位:黑表筆插入“COM”孔,為低電位。當利量品體管、電解電容等有極性的電子元器件時,必須注意表筆的極性。
(4)電容的測量
將量程開關撥至CAP擋相應量程,旋動零位調節旋鈕,使初始值為0,然后將電容直接插入電容測試座中,這時顯示器上將顯示其電容量。測量時兩手不得碰觸電容的電極引線或表筆的金屬端,否則數字萬用表將跳數,甚至過載。
3. 數字萬用表的常見故障
在大多數情況下,數字萬用表的損壞是因測量擋位錯誤造成的。如在測量交流市電時,測量擋位選擇置于電阻擋,這種情況下表筆一旦接觸市電電壓,瞬間即可造成萬用表內部元件損壞。因此,在使用萬用表測量前一定要先檢查測量擋位是否正確。在使用完畢,將測量選擇置于交流750V或者直流1000V處,這樣在下次測量時無論誤測什么參數,都不會引起數字萬用表損壞。
有些數字萬用表損壞是由于測量的電壓、電流超過量程范圍所造成的,如在交流20V擋位測量市電電壓,很易引起數字萬用表交流放大電路損壞,使萬用表失去交流測量功能。在測量直流電壓時,所測電壓超出測量量程,同樣易造成表內電路故障。在測量電流時如果實際電流值超過量程,一般僅引起萬用表內的保險絲燒斷,不會造成其他損壞。
重要提示
在使用數字萬用表測量電壓參數時,如果不知道所測電壓的大致范圍,應先把測量擋置于最高擋,通過測量其值后再換擋測量,以得到比較精確的數值。如果所要測量的電壓數值遠超出萬用表所能測量的******量程,應另配高阻測量表筆。
下面是老師傅總結的萬用表的順口溜
測直流電流
量程開關撥電流
表筆串接電路中
正負極性要正確
換好檔后再測量
測直流電壓
檔位量程先選好
表筆并接路兩端
紅筆要接高電位
黑筆接在低位端
換擋之前請斷電
測交流電壓
量程開關選交流
單位大小符要求
表筆并接路兩端
極性不分正與負
測量高壓要換孔
勿忘換擋先斷電
測電阻
測電阻,先調零
斷開電源再測量
手不宜接觸電阻
再防并接變精度
讀數勿忘乘倍數
1.測量先看擋,不看不測量
2.測量不撥擋,測完撥空擋
3.表盤應水平,讀數要對正
4.量程要合適,針偏過大半
5.測R不帶電,測C先放電
6.測R先調零,換擋需調零
7.黑負要記清,表內黑接“+”
8.測I應串聯,測U要并聯
9.極性不接反,單手成習慣
萬用表是我們必備的工具,一些簡單常用的方法我們要爛熟于心,希望我的分享對你會有所幫助。
